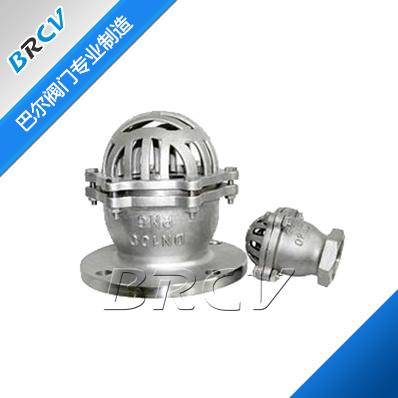

一、H42X不銹鋼底閥概述：
H42X不銹鋼底閥安裝在水泵吸水管路的底端，能自動阻止介質倒流。還能起到過濾的作用。
底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接.
底閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成.
H42X不銹鋼底閥水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用.
1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、法蘭底閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；
3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；
二、H42X不銹鋼底閥主要技術參數
型號 公稱壓力MPa 試驗壓力MPa 工作
溫度 使用
介質 殼體 密封
H42X/W-6P 0.6 0.9 0.66 ≤80℃ 水,酸類等
H45X/W-6P
H46X/W-6P
H42X/W-6P    ≤200℃
三、H42X不銹鋼底閥主要零件材料
型 號 閥體、閥蓋、閥瓣 密封圈 襯套 墊片
H42/45/46X-6P 灰鑄鐵 橡膠 黃銅 橡膠板
H42/45/46W-6P
四、H42X不銹鋼底閥主要外形尺寸
法蘭尺寸按 JB、GB、HG、DIN、ANSI、BS、JIS的規定）
口徑DN(mm)
    40 50 60 80 100 125 150 200 250 300 350 400 450 500 600
五、H42X不銹鋼底閥尺寸
 D 130 140 160 180 205 235 260 315 370 435 485 535 590 640 755
 D0 135 155 190 215 255 295 345 430 475 545 620 705 785 855 960
 H 140 160 190 215 255 285 335 405 497 580 635 680 725 760 785
